Muelles ondulados

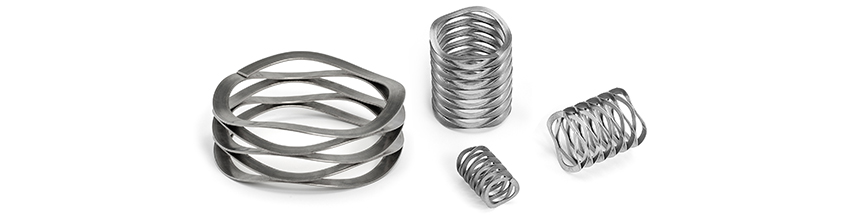

Los muelles ondulados están diseñados para reemplazar a los muelles de compresión de alambre redondo convencionales en aplicaciones que requieren una especificación de deflexión de carga ajustada en un entorno de espacio crítico. Lee Spring ofrece una serie de muelles ondulados de catálogo y un diseño de muelles ondulados personalizado para cumplir con sus especificaciones exactas. La serie REDUX™ Wave de Lee Spring es la línea de muelles ondulados disponibles para entrega inmediata. Además de la gama de catálogo, Lee Spring puede fabricar muelles ondulados a medida.

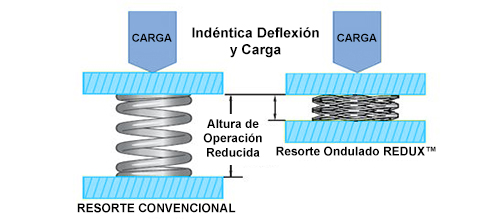

Normalmente, los muelles ondulados ocupan un área muy pequeña en relación con la cantidad de trabajo que pueden realizar. Los muelles ondulados pueden reducir el tamaño y el peso del conjunto hasta en un 50 %. De hecho, dependiendo de los parámetros de diseño, pueden ocupar un 30-50 % del espacio de altura comprimido de muelles de alambre redondo similares que ofrecen más deflexión con las mismas especificaciones de carga. Esto no solo proporciona un ahorro de espacio, sino también conjuntos más pequeños que utilizan menos materiales, por lo tanto, menores costos de producción.
Información de diseño del muelle ondulado Wave
Un muelle ondulado es esencialmente un muelle de compresión hecho de alambre plano en espiral con ondas agregadas a lo largo de las bobinas para darle un efecto de muelle. Los muelles ondulados se fabrican con un diseño de extremo liso, comúnmente conocido como extremos ondulados; o un diseño de extremo plano cuadrado, también conocido como extremo de cuña.
Aplicaciones
Los muelles ondulados se encuentran en una amplia variedad de aplicaciones donde las consideraciones estructurales restringen la altura de instalación, donde se necesita una distribución uniforme de la fuerza y/o se requiere una presión de rotación uniforme que cubra los 360°. Los muelles ondulados son aptos para aplicaciones de carga estática y ligeramente dinámica, sin embargo, el desgaste es una consideración crítica al diseñar un muelle ondulado para aplicaciones de carga dinámica. Para ciclos de vida más altos se requiere un muelle ondulado más fuerte. Se deben encontrar soluciones especiales para aplicaciones extremadamente dinámicas, ya que un esfuerzo considerable en las curvas de ondas laterales puede causar una abrasión del material en el punto de contacto. Las aplicaciones típicas incluyen conectores, embragues, válvulas, bombas, juntas, equipos médicos, etc.
Materiales de los muelles ondulados
Los muelles ondulados REDUX™ Wave de Lee Spring se fabrican a partir de un solo filamento de alambre plano de acero inoxidable tipo 17-7 formado en bobinas precisas continuas con diámetros y ondas uniformes. Para diseños personalizados existen muchas opciones de materiales y acabados. Para ambientes de alta temperatura y corrosivos, se requiere una cuidadosa selección de materiales. Consulte a un ingeniero de Lee Spring para obtener información técnica.
Muelles ondulados Wave de catálogo
Lee Spring ofrece muelles ondulados de catálogo en tamaños imperiales y métricos: encuentre muelles ondulados disponibles.
Diámetros imperiales disponibles desde 0,250'' (6,35 mm) hasta 1,75'' (44,45 mm) para cumplir con los requisitos de carga de 2 lb (8,9 N) a 90 lb (400,3 N)
Diámetros métricos disponibles desde 6 mm (0,236'') hasta 45 mm (1,772'') para cumplir con los requisitos de carga de 6 N (1,35 lb) a 400 N (89,9 lb)
Especificaciones de los muelles ondulados REDUX Wave: Fleje pre-templado
Material: Acero Inoxidable Tipo 17-7 PH
Alambre: Fleje pre-templado
Temperatura: Maxima 650” F (340” C)
Acabado: Pasivado
Bobinas: Bobina continua
Espiras: Espiras Continuas
Diseño: Altura de diametro y ondas uniformes
Muelles ondulados a medida
Los muelles ondulados a medida se pueden fabricar con una amplia gama de opciones de material, acabado y tamaño para cumplir con sus especificaciones exactas de diseño. Puede trabajar con un ingeniero de Lee Spring que le ayudará con el diseño y los detalles técnicos para obtener un muelle ondulado personalizado para su aplicación. Lee Spring ofrece muelles a medida tanto en tiradas pequeñas como en cantidades grandes. Solicite una cotización para su muelle ondulado personalizado hoy mismo.
Consejos útiles para muelles ondulados
Evite operar fuera de las cargas nominales y las alturas de trabajo estipuladas, ya que las tensiones podrían causar deformaciones permanentes en el muelle o fallos operativos.
La información de altura sólida se proporciona solo como referencia. Operar en sólido causará una sobrecarga extrema independientemente de la carga real o del tamaño del diseño del muelle ondulado.
Asegúrese de instalar el muelle ondulado REDUX™ Wave con los tamaños correctos de orificio y varilla. El diámetro de los orificios y el diámetro de las varillas estipulados están debidamente adaptados al muelle para asegurar un ajuste correcto. Los diámetros interior y exterior del muelle son aproximados.
Consideraciones primarias del diseño del muelle ondulado
Existen 4 factores críticos al considerar un muelle ondulado:
1. Restricciones de la aplicación: orificio/eje, diámetro interior/exterior, etc.
2. Carga
3. Altura de trabajo a la que se aplica la carga
4. Material requerido
Si un muelle ondulado está diseñado para aplicaciones estáticas, asegúrese de que el % de tensión a la altura de trabajo sea inferior al 100 %. El muelle se deformará si se somete a un esfuerzo mayor.
Si un muelle ondulado está diseñado para aplicaciones dinámicas, asegúrese de que el % de tensión a la altura de trabajo sea inferior al 80 %. El muelle ondulado se deformará si se somete a un esfuerzo mayor.
Algunos aspectos a considerar al diseñar un muelle ondulado:
Si la altura de trabajo de un muelle ondulado por vuelta es inferior a (2 * espesor del alambre), el muelle ondulado funcionará en un rango "no lineal" y las cargas reales podrían ser superiores a las calculadas.
El número de vueltas debe estar entre 2 y 20
El número de ondas por vuelta (N) debe ser de ½ incremento
Mín. barrera radical = (3 * espesor del alambre)
Máx. barrera radical = (10 * espesor del alambre)
NO se recomienda comprimir un muelle ondulado a su altura sólida.
La expansión del diámetro exterior (OD) y la tolerancia del diámetro exterior (OD) deben tenerse en cuenta al diseñar un muelle para caber en un orificio y/o sobre un eje.
